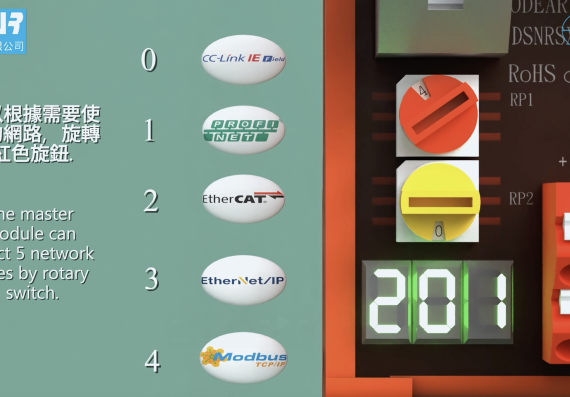

五網聯盟-五網端子台
類比數位IO模組,設有RJ45的訊號傳輸孔,五種網路通訊模式。 支援5種不同網絡:1)CC-Link IE Field Basic,2)Profinet,3)EtherCAT,4)EtherNet/IP,5)MODBUS-TCP/IP等功能。 1.由歐迪爾公司開發的泛用型網路端子台。 2.應用於多種不同的通訊協定,減少因為網路通訊應用上的不同而需要個別重新設計。 3.可使用的通訊格式,涵蓋超過市面上常見的通訊格式的60%以上。 4.魔力色計彈片式端子設計,加速配盤人員工作,及減少錯誤

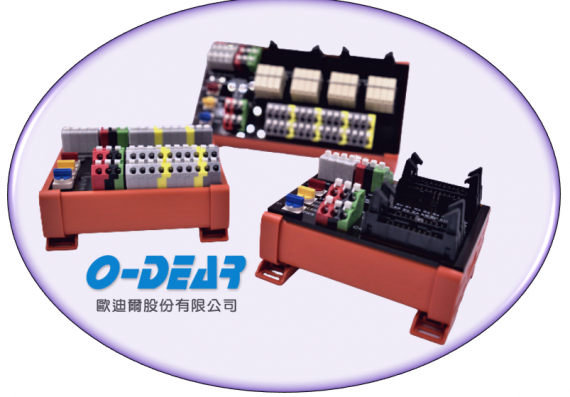

自由搭配度更高-CC-LINK
1. 省配線:直接連接I/O層通信網路,節省配線時間。 2. 通信速度:傳輸速度10Mbit/s,實體層採用RS-485,無中繼器時網路長度可達1.2公里,若有中繼器時網路長度可達13.2公里。 3. 顏色管理:搭配魔力色計的理念,站號、鮑率、電源接地都用不同顏色管理,大大降低出錯的機率。 4. 分散I/O控制:搭配Spider系列,能將分散控制更加延伸。 5. 繼電器輸出:可多層保護。一站最多可輸出32點繼電器。 6. 終端電阻:PCB直接內建終端電阻,可自行選擇110Ω/130Ω。 7. 每個網路最多可以延伸至64個站位,每個站位可使用的點位最多有32點。 8. 更新65個輸入/輸出資料的時間只需3.9微秒(更新時間和網路長度有關)。

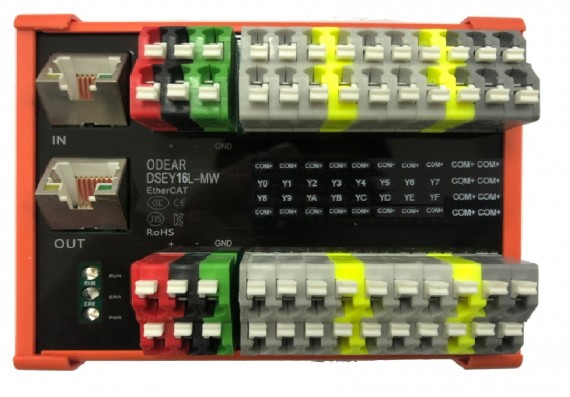

ETHERCAT
1. 透過RJ45進行傳輸,節省線材選型困擾 2. 二個設備之間的距離可以到100公尺,一個EtherCAT區段的網路最多可以有65535個設備 3. 終端電阻、站位皆使用電腦進行調整 4. 反應快速,可同步執行訊號的發出與接收 5. 可在最短時間內接收到異常訊號並同時發出停止作動的訊號 6. 線材統一使用RJ45網路線可自行調整線材長度或更換 7. 一站點位有32點可透過IDC接頭作延伸使用 8. EtherCAT使用全雙工的乙太網實體層,從站可能有二個或二個以上的埠。若設備沒偵測到其下游有其他設備,從站的控制器會自動關閉對應的埠並回傳以太網幀。由於上述的特性,EtherCAT幾乎支援所有的網路拓撲,包括總線式、樹狀或是星狀,現場總線常用的總線式拓撲也可以用在以太網中
