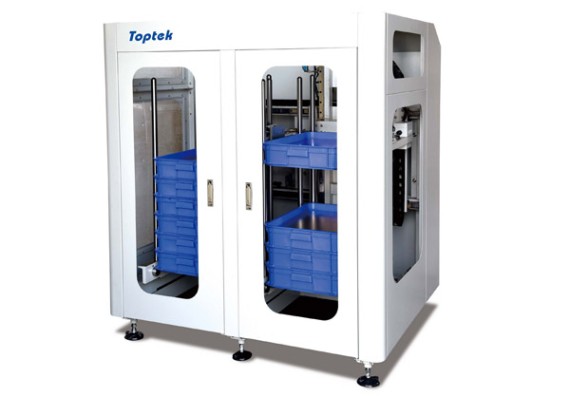

WF09-2 移動式立體堆疊智慧供料台
。期望無痛轉型、輕鬆簡單提升智慧製造能力嗎？ 。想全方位串聯整廠人流、物流、資訊流、提升管理效能嗎？ 。致力在少量多樣的趨勢中、創造精實製造的績效嗎？ 上研機電提出完整有效的解決對策 -- WF09-2 移動式立體堆疊智慧供料台，協助您避免錯誤，從一開始、就做對的事！ WF09-2特點： 1.移動策略：改變傳統現場換料作業型態，上研的提案是：首先將物料集中於物料中心， 以物流箱批次完成整備，之後將物流箱移至加工單元（也可搭配AGV無人搬運車，實 現自動化互聯作業），直接進行物流箱交換。運用物流箱的移動生產概念，可大幅縮 減無效率工時，創造最高工作稼動率。達成精實管理的進程。 2.坪效策略：WF09-2是高儲料量、高坪效利用、高效能的產品，除了擔任供料台的任務 之外，還能兼具「線邊倉」的功用。 3.長效策略：為協助客戶實現自動生產的目標，WF09-2整合智慧化與立體堆疊之雙概 念，讓待加工素材與加工完成品，能配合機械手的夾取需求，在物料箱中自動更換位 置，減少人員換料動作，達成長時間省力化的自動加工。 4.簡易策略：以「參數對話」策略，可於操作介面直接進行人機對話，換線時間從過去的 20分鐘，最短可減縮至10秒！有效提高稼動率、升級競化力。 5.智慧策略：結合RFID技術，能記錄生產履歷及物料特徵參數，達到資訊即時化機能， 進行即時自動程式核對、自動報工等，可節省人力、消除現場管理痛點。還可藉由資 訊流，串聯MES與中端生產設備，成為中小企業邁向「智」動生產的第一「部」。 當每一工作盤皆可進行即時報工，不但能達成單機混線生產要求，更能讓高階人員隨時控管全廠資訊，全面競化經營力。 產品說明 * 特 點 * 。佔地省、儲料量大、擴充性高 。適用大量、少量多樣生產方式 。物流箱移動生產模式、達成精實管理 。結合 RFID、進化 AI 境界 。圖形化介面、操作簡單友善 。擴充配合、滿足客戶成長需求 * 規 格 * 。物流箱尺寸：620×430×110 mm 。物流箱荷重：20 kg/Basket 。物流箱數量：10~70 。治具：圓槽模板式 (垂直放置) / Ｖ形槽式 (水平放置) * 特殊附件 * 。特製治具 。RFID 機能

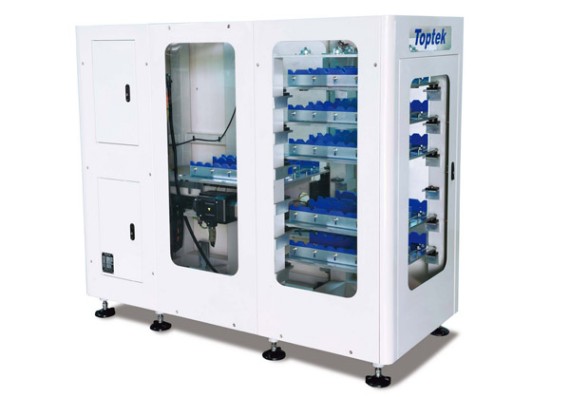

WF09-5 倉儲式移動智慧供料系統
WF09-5主要是協助金屬加工業者，邁向少量多樣、智慧製造的需求，特別研發設計的。為了創造最高性價比，在產品功能方面有以下貼心設計： 1.高效機能：本產品是儲料量最大、佔地空間最小的設備。高儲料量，可達成長時間無人 化、少量多樣、混線生產的要求。 2.精實機能：改變傳統生產模式，運用台車移動生產概念，大幅縮減無效率搬運工時，創 造最高工作稼動率。 3.標準配備：針對客戶的基礎需求，標準配備有磐數、盤高間距、陣列數參數式設定機 能、安全門開暫停機能、儲位內容設定機能、機械手連線機能、故障警報機能，讓客 戶能立即進階自動化生產的境界。 4.擴充機能：可因應顧客產線擴大需求，擴充AGV介面及相關定位機能。 5.資訊機能：增設RFID設施，可達到程式比對確認、工件尺寸參數讀入、陣列參數讀 入、托盤製程、起訖時間紀錄、工件數量讀出、寫入等機能，除了記錄生產履歷，達 成資訊即時化境界。另外、藉由資訊流串聯MES與中端生產設備，成為中小企業邁向 智慧製造的第一「部」。 產品說明 * 特 點 * 。佔地省、儲量大、應用彈性高 。適用大量、少量多樣及混線生產方式 。台車移動生產方式、達成精實管理 。結合 RFID、MES，實現智慧製造 。圖形化介面、操作簡單友善 。擴充 AGV 專用定位機制、實現無人化工廠 * 規 格 * 。托盤尺寸：500×500 mm 。托盤荷重：50 kg/Pallet 。托盤數量：3~11 Pallets 。治具：圓槽模板式 (垂直放置) / Ｖ形槽式 (水平放置) * 特殊附件 * 。特製治具 。RFID 機能

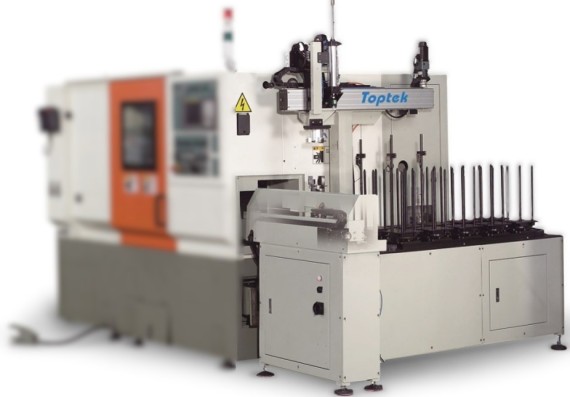

側進式機械手
為了給予客戶最專業的協助，側進式（內藏式）機械手具備三大強勢策略： 1.效率策略：本產品機內換料時間僅需4.5秒，有效提升中小型加工件的工作效率，符合 高速度、高效率要求的工作。 2.適應策略：本產品採用節省空間設計，能突破各種型式之廠房限制，創造最高坪效。 3.定位策略：側進式機械手主要配合三C產業、電子科技產業之發展/製造特性需求，針對 直徑150mm、高度110mm以內之圓盤類、短棒材工件所研發設計，協助達到精準正確 之工作目標。同時也能搭配不同規格的工具機與供料台，應用於各種生產環境與市場。 產品說明 * 特 點 * 。簡潔低成本 。臨界設計之洗練機構 。縮短換料時間 。換料僅需 4.5 秒，節省 55% 停機時間 。操作簡易 。全伺服控制動作靈活，換輕易換線 。多樣化選擇 。可選用各式模組化工料台 * 規 格 * 。型號：BR03 。X 軸進給率：120 m/min 。Y 軸進給率：60 m/min 。A 軸進給率：45 m/min 。C 軸進給率：75 rpm 。荷重能力：3 kg 。重現精度：±0.01 mm

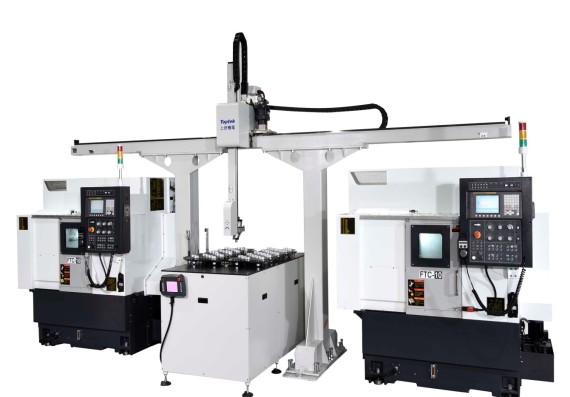

門型機械手
門型機械手具備高速度、高產能、高剛性、高信賴之特性。 省空間設計策略，能適應各種廠房空間之限制、創造最佳坪效。 操作方便，可適用多種供料方式，滿足多樣化生產要求。 產品說明 * 特 點 * 。高速、高精度 . 雙軸均採用高解析伺服控制元件 . 雙軸均採用高精度線性滑軌 。模組化設計 . 供料方式模組化組合 . 夾爪組模組化組合 。絕佳應用技術 . 依據上研應用經驗，實現穩定而高精度之生產 。彈性連結應用 . 可配合製程規畫彈性應用，連結組成各式生產線 * 標準附件 * 。手持式人機介面 . 機械手專用掌上型觸控螢幕 . IP63防水、防油、耐敲擊 . 具操作互鎖鈕防止誤觸 。夾爪吹氣 . 利用安裝於夾爪之吹氣管線清除工件或治具上之切屑及雜物 。工件檢測 . 以光電開關確認工件夾持正確
